1 装纸

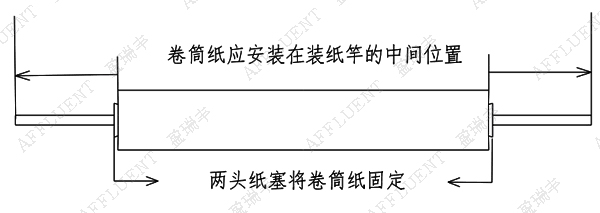

    a根据绘图仪的宽度，和纸的宽度。调整好比例。卷筒纸尽量装在中间的位置。避免因左右两端不平衡而导致走纸不平。

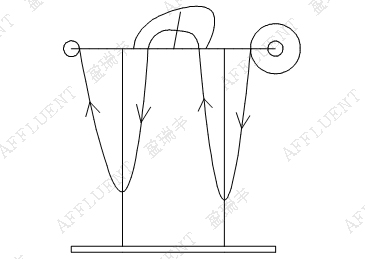

    b  注意卷筒纸的安装方向。（如图所示）

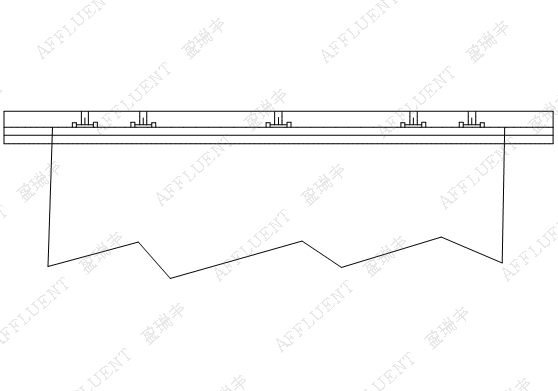

    c根据卷筒纸的宽度调整5个压轮的位置，一般中间一组的压轮，左右各两组压轮。呈均匀对称放置。如果卷筒纸的纸边位置正好在纸砂轮的中间。应注意不要把压轮组的压轮直接压到砂轮上，否侧容易磨损压轮组件。（如图所示）

    d卷筒纸一定要完全固定于装纸竿上，使卷筒纸不能在竿上左右摆动。

2 纸介质的要求。

   卷筒纸的重量，绘图仪可载重的卷筒纸重要要求在 25Kg 以下。

   卷筒纸的厚度，绘图仪对卷筒纸厚度应控制在 50～100g 之间。

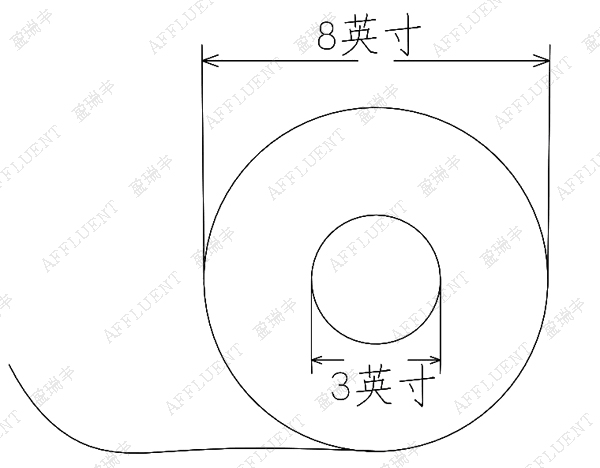

   卷筒纸纸芯尺寸，绘图仪机适用卷筒纸芯直径应在3 英寸。

3 收放纸感应器。

绘图仪收放纸感应器为红外感应器。

绘图仪放纸感应器在正常工作状态下，当检测到纸张高度高于感应器安装高度时，感应器开始工作，送纸电机送纸。当纸张高度达到和传感器高度平行的位置时传感器停止工作。

绘图仪收纸感应器与收纸感应器的工作原理相反。

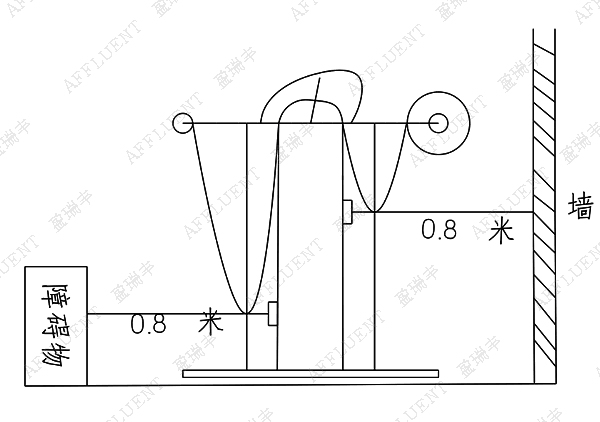

在放置绘图仪时应注意保持绘图仪与墙最少保持 0.8 米以上的距离。防止放纸感应器感应到墙，造成放纸电机不能正常工作。

绘图仪前面0.8 米的范围不能有障碍物，或人站立在绘图仪前方的时候不要太靠近传感器的位置。以免造成前收电机不停工作。（请看示义图）

4 电源

绘图仪使用电源为 AC 220V ～ 230V   50Hz 的交流电源。

绘图仪在使用过程中会产生很大静电，为保证正常工作，绘图仪电源应配好良好的接地线。

为保证电网供电突然中断对绘图仪的损害，绘图仪应配备 500W 以上的 UPS后备电源。
